每小时300吨花岗岩制砂生产线的破碎机型号如何选？
制砂生产线的破碎机选型有很多方案，对于花岗岩每小时产量300吨的制砂生产线来说，到底怎么选择合适的型号规格呢？怎样才能提高生产线的产能和砂石料的及配比，今天就向大家介绍一种比较好的破碎机选型方案。

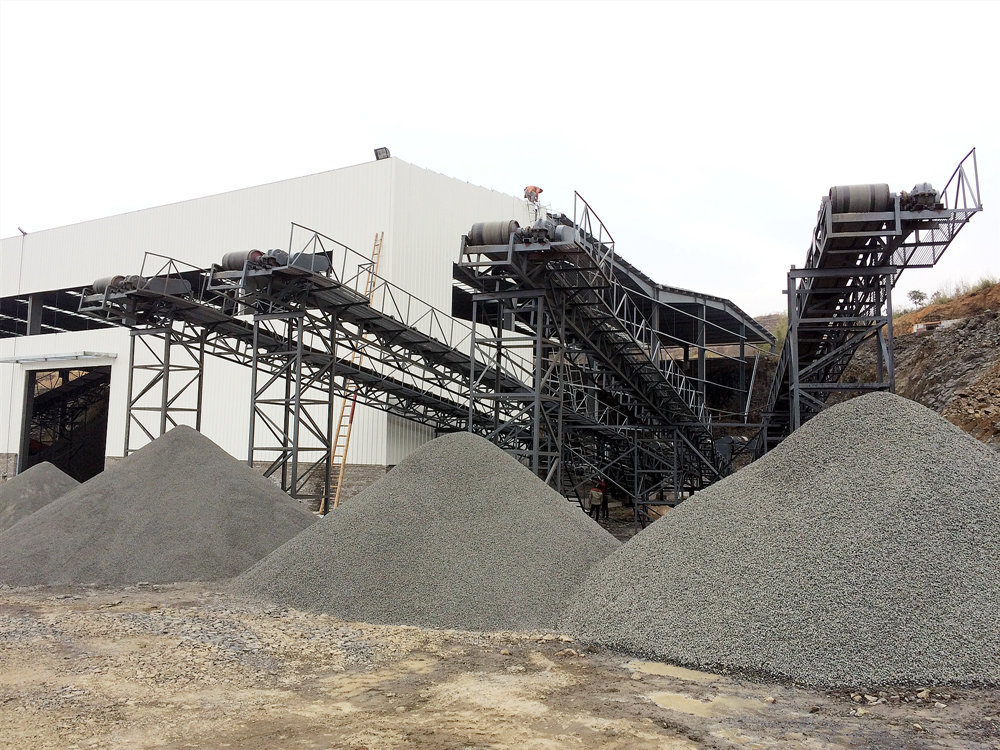

一、300吨/小时制砂生产线工艺说明
1、制砂生产线技术要求：
石料类型：花岗岩
原料粒度：0~6mm石粉（主要原料）、6~10mm瓜子片（部分原料）；
石粉原料中，0~4mm占比30%，先筛出0~4mm，剩余4~6mm用于制砂；
产能要求：先期石粉原料，成品砂产能达到300吨/小时。后期增加瓜子片原料；
粒型要求：多棱立方体颗粒、水洗。
产能要求：先期石粉原料，成品砂产能达到300吨/小时。后期增加瓜子片原料；
粒型要求：多棱立方体颗粒、水洗。
2、制砂生产线工艺说明：
先期，0~6mm石粉为原料，先筛后破；
300TPH总产能，那么先筛出210TPH的0~4mm颗粒直接进行洗砂。筛出的90TPH筛上物（4~6mm）进行冲击制砂；
破碎生产线改进后，石粉中4~6mm占比提高到到60%,那么制砂机产能需要满足120TPH；
后期增加10%的瓜子片原料，那么制砂机的产能需要达到150TPH；
因此，制砂机的产能需要跨越三个阶段：90TPH、120TPH、150TPH；
本方案采用的是VSI-8500冲击式破碎机，单机产能达到70~100TPH（要素不同，产能不同）；
单机VSI-8500冲击式破碎机，完全可以满足第一阶段90TPH制砂破碎的产能要求；
当制砂产能要求上升到120TPH的时候，显现出单机VSI-8500冲击式破碎机能力有所不足；
当制砂产能要求上升到150TPH的时候，需要增加第二台制砂破碎机，方能满足生产需要。
3、制砂破碎设备的标准：
上海恒源推荐采用的喂料机、振动筛、洗砂机，完全按照国家标准制造，振动筛选择与采石场使用的设备和零部件通用；采用的冲击式破碎机选用的是巴马克技术制造，技术标准完全一致。

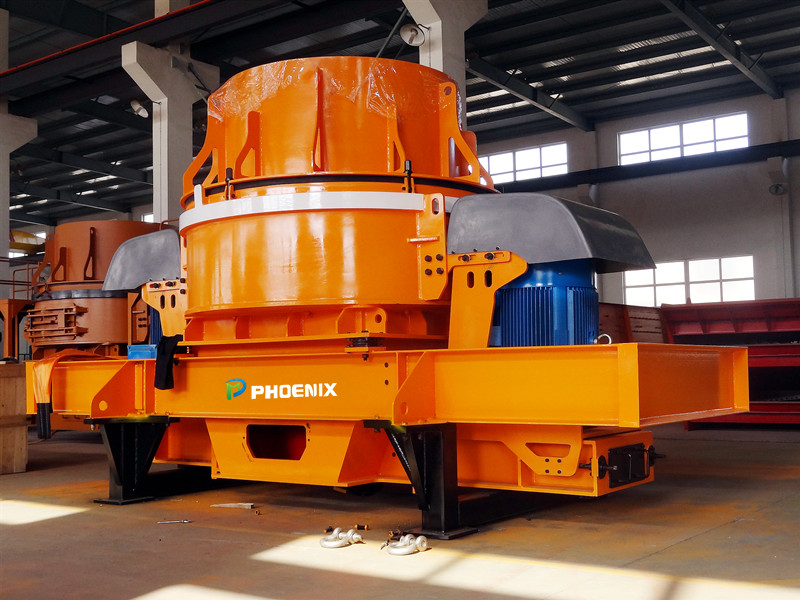

二、立轴冲击式破碎机
1、易损件清单及材质：
2、冲击式破碎机转子图示：
3、技术参数：
二、立轴冲击式破碎机
1、易损件清单及材质：
| 序号 | 图号 | 名称 | 材料 | 数量 | 单重（kg） |
| 1 | HY503.05-2 | 进料筒 | KmTBCr26 | 1 | 30 |
| 2 | HY503.07-1 | 反击衬板 | ZGMn13-3 | 10 | 98.2 |
| 3 | HY503.10-17 | 分料盘 | KmTBCr26 | 1 | 22 |
| 4 | HY503.10-18 | 进料眼环 | KmTBCr26 | 1 | 27 |
| 5 | HY503.10.01-1 | 上衬板 | KmTBCr26 | 3 | 7.8 |
| 6 | HY503.10.01-4 | 下衬板 | KmTBCr26 | 3 | 7.8 |
| 7 | HY503.10.01-6 | 上耐磨夹板 | KmTBCr26 | 6 | 1.8 |
| 8 | HY503.10.01-7 | 中耐磨夹板 | KmTBCr26 | 6 | 1.5 |
| 9 | HY503.10.01-8 | 下耐磨夹板 | KmTBCr26 | 6 | 1.8 |
| 10 | HY503.10.01.02 | 主抛料头 | 组合件 | 9 | 1.7 |
| 11 | HY503.10.01-3 | 副抛料头 | KmTBCr26 | 3 | 1.8 |

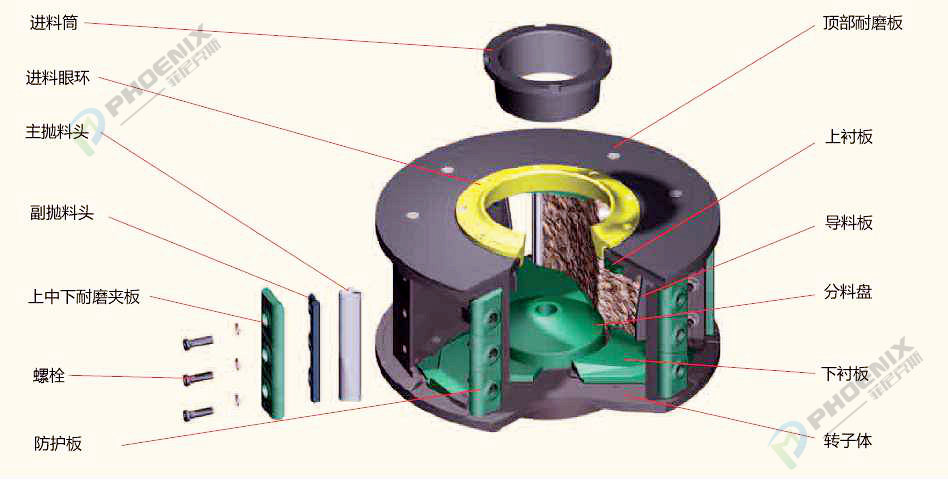

2、冲击式破碎机转子图示：
3、技术参数：
| 冲击式破碎机型号 | VSI8500 | ||
| 转子直径(mm) | 890 | ||
| 入料粒度(mm) | ≤70 | ||
| 通过能力(t/h) | 300t/h | ||
| 转子转速(r/min) | 1572.5 | ||
| 型号 | Y315M2-4 | B5 | |
| 电动机 | 功率 | 2×160 | kw |
| 转速 | 1480r/min | ||
| 机器重量(T) | 22 | ||
| 外型尺寸（L×W×H）(m) | 5.5*4.5*2.28 | ||
4.、标准件品牌：
电机均采用国内品牌电机；
轴承建议采用进口品牌。

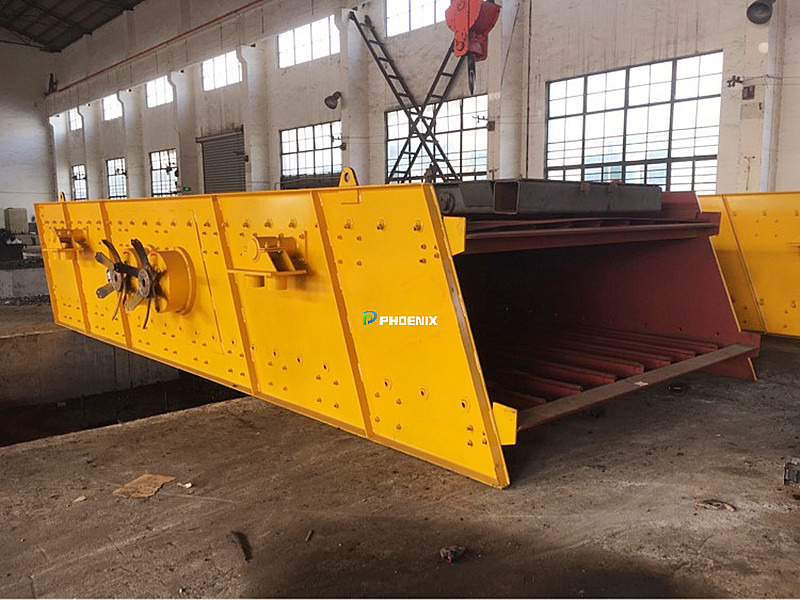

三、圆振动筛
1、易损件清单及材质：
| 序号 | 图号 | 名称 | 材料 | 数量 | 单重（kg） |
| 1 | HY706.01-9 | 筛网 | 耐磨钢丝 | 2层 | 40 |
| 2 | HY706.02-7 | 涨紧板 | Q235A | 48件 | 5 |
| 3 | HY706.02-6 | 涨紧板螺栓 | 8.8级 | 96件 | 0.5 |
| 4 | HY706.03-1 | 软联接 | 橡胶 | 6片 | 0.8 |
2、技术参数：
| 振动筛型号 | 2YK3072 | |
| 筛面规格(mm) | 3000*7200 | |
| 最大入料粒度(mm) | 300 | |
| 筛分能力(t/h) | 260-800 | |
| 振动频率(r/min) | 12.16 | |
| 型号 | Y225S-8 | |
| 电动机 | 功率 | 22KWx2 |
| 转速 | 730转/分钟 | |
| 机器重量(T) | 11.7 | |
| 外型尺寸（L×W×H）(m) | 7350*3500*2120 | |
3、标准件品牌：
电机均采用国内品牌电机；
轴承建议采用国内品牌。
轴承建议采用国内品牌。

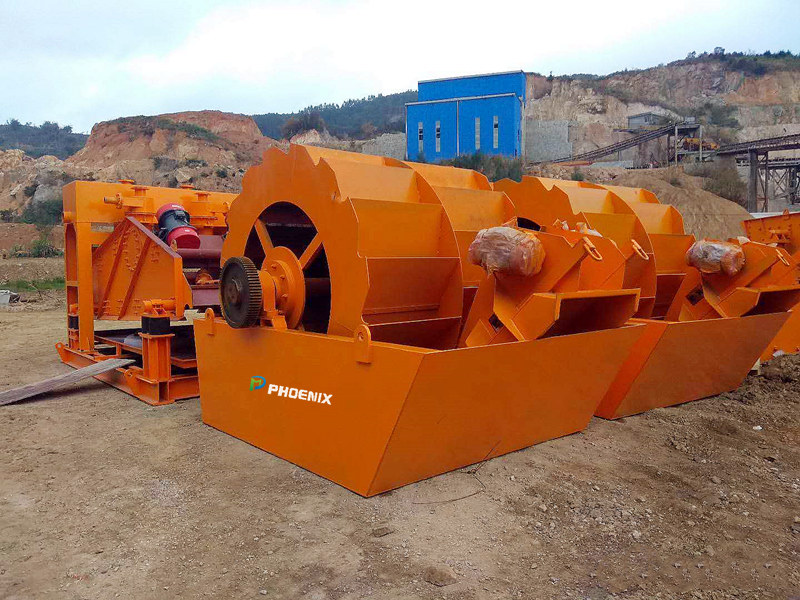

四、轮式洗砂机
1、易损件清单及材质：
| 序号 | 图号 | 名称 | 材料 | 数量 | 单重（kg） | ||
| 1 | HY906.01-9 | 筛网片 | 10kg/件 | 32 | 10kg/件 | ||
2、技术参数：
| 轮式洗砂机型号 | XS-3016 | |
| 直径(mm) | 3000 | |
| 最大入料粒度(mm) | 10 | |
| 主机转速 | 1.6转/分钟 | |
| 处理能力(t/h) | 80 | |
| 型号 | Y200L-8 | |
| 电动机 | 功率 | 15KW |
| 转速 | 750转/分钟 | |
| 机器重量(T) | 7.8 | |
| 外型尺寸（L×W×H）(m) | 3.8*2.69*3.1 | |
3、标准件品牌：
电机均采用国内品牌电机；
轴承建议采用国内品牌。

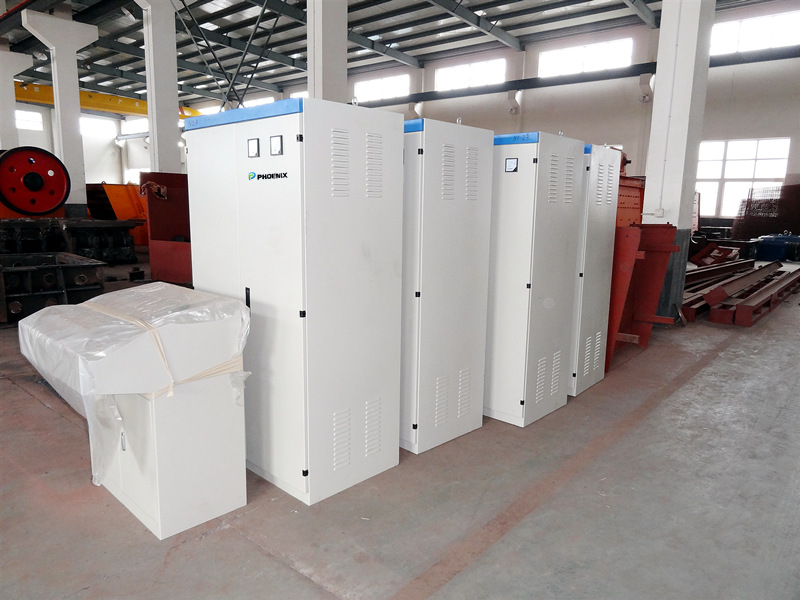

五、控制系统：
1. 控制系统分为控制台和启动柜；
2. 控制台主要为操作使用通过控制台的启停按钮实现破碎机设备的启动和停止；
3. 启动柜：主要实现破碎机设备的降流、降压安全启动；
4. 使用电器元件主要为国内知名品牌，用户也可以自定品牌；
5. 冲击式破碎机采用自耦降压启动振动筛采用星三角启动。
六、其它说明：
1. 我司提供主机设备及控制系统主机设备供货范围如上述清单所述；
2. 提供工艺设计及施工图纸签订合同后我司工程师到现场勘测地形并出图交流；
3. 混凝土施工、皮带输送机制造、钢结构件制作、设备安装均由用户自行安排完成；
4. 破碎机安装调试期间我司工程师到现场指导安装。安装结束后我司负责调试运行；
5. 现场安装使用的所有电线、电缆均由用户自行采购我司控制系统不含外接电线电缆；
以上就是时产300吨花岗岩制砂生产线的破碎机选型方案，客户对于其他破碎制砂生产线有任何疑问，可以拨打本司销售热线，我们技术人员会第一时间回答您的疑问，并给出一个满意的设计方案，欢迎前来询价！
本文来源于上海恒源冶金设备有限公司，本司保留对非法拷贝复制和传播此文中的图片及文字信息者的法律申述权利，请尊重原创，转载请保留文章出处，谢谢阅读和分享！
