jc5.c聚彩 　　锤式破碎机详解（四）

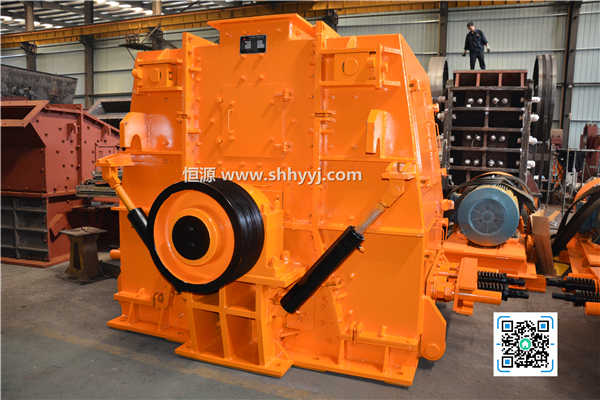

jc5.c聚彩 　　本节我们继续详细介绍一下可逆锤式破碎机的构造，这种机器是由传动装置、转子、筛板和机架等几部份组成。

　　1、机架部分

　　机架由上下机架组成，彼此用螺栓固定在一起。上下机架是用20毫米普通碳素结构钢板焊接而成，两侧为了安装轴承以支持转子运转，钢板焊接成轴承支座。上机架的上方有给料口。机壳内壁全部镶以猛钢衬板，衬板磨损后可以更换，为了便于维修，在前、后机架均设有检查门。

　　2、转子部分

　　可逆锤式破碎机的转子是由主轴、一组转子圆盘（或三角、多角形挂锤体）和锤头组成。主轴是破碎机支承转子的主要零件，冲击力由它承受。因此，要求主轴的材质具有较高强度和韧性，一般用45号钢。主轴断面为圆形，最大直径为110mm，轴承处为90mm，圆盘用28mm宽的平键与轴连接。圆盘是用来悬挂锤头的。可逆锤式破碎机在运行时，圆盘与物料接触，而造成磨损，所以选择的材料要具有一定的耐磨性，并具有较好的焊接性能，局部出现磨损时可进行补焊。

jc5.c聚彩 　　整个转子是在高速旋转下工作，为了使它正常工作，在更换新锤头或新设计转子时，要对转子作静平衡和动平衡试验。下面把转子的几个主要部件的构造、材质和用途分别加以介绍：

　　（1）、主轴

　　主轴是破碎机支承转子的主要零件，冲击力由它来承受。因此，要求主轴的材质具有较高强度和韧性，设计中釆用的是45号钢制造而成。主轴的断面为圆形，最大直径是110mm,轴承处为90mm。圆盘用28MM宽的平键与轴连接。

　　图1：可逆锤式破碎机的圆盘

　　（2）、圆盘

jc5.c聚彩 　　圆盘是用來悬挂锤头的，它不起破碎物料得作用，但可逆锤式破碎机在运行的过程中，圆盘免不了与物料接触造成磨损，所以圆盘的材质也要有一定得耐磨性。如图1所示，圆盘是用较优质的铸钢MG35B制作，该材质具有较好的焊接性，局部出现磨损时，可以进行补焊。该圆盘的结构简单，容易制作，检修和更换都比较方便。圆盘上的锤头销轴孔共有八个，布置在直径430mm的圆周上。

　　（3）、锤头

　　锤头是可逆锤式破碎机主要的零件，它主要的质量指标是耐磨性，它的耐磨性好坏直接影响锤式破碎机的维修停机时间，这就大大提高了可逆锤式破碎机的利用率，从而减少了维修费用。可逆锤式破碎机的锤头如图2所示，它的材质是ZGMn13高猛钢，具有较高的耐磨性，并可承受一定的冲击负荷。它的形状对称，一面磨损后还可以翻面使用。

　　图2：可逆锤式破碎机的锤头

　　3、蓖条

　　可逆锤式破碎机蓖条的排列方式是与锤头运动方向垂直，与转子的回转半径有一定的间隙的圆弧状。合格的产品通过蓖条缝排出，大于蓖条缝的物料在蓖条上再次受锤头的冲击和研磨，直至能通过蓖条缝排出。蓖条与锤头一样，受到物料的冲击而磨损，是锤式破碎机易磨损的零件之一。蓖条受到硬物料块或金属块的冲击，容易弯曲和折断，其形状基本是三角形断面，材质为ZGMn13的高猛钢，具有较好的耐磨性，能承受一定的冲击负荷。蓖条间的缝隙是由蓖条中间凸出部分形成。
