5R摆式磨粉机发货清单汇总表

所属分类：制粉发布时间：2020-01-02本文作者：恒源矿山设备本文来源：ozelders.cc 点击量：次 字体：【大 中 小】
在上海恒源出售磨粉机产品后，为解决客户经常需要更换购买零配件，方便查询5R摆式磨粉机的各部件规格、参数及配件重量后购买便捷，特发布磨粉机发货清单表让大家查询配件型号：

5R摆式磨粉机发货清单汇总表（第1页）
磨粉机发货装箱单 装  箱  目  录
名称：5R4119摆式磨粉机 共5页 第1页
需方名称：                                                                                                  工  号：
数量：二套（全套不含破碎机、畚斗提升机及简易布袋除尘装置）          合同号：
序号 图号 名称 数量 单件规格 单重（kg） 备注
1 K4805.1B 主机 2 3300*2930*2450 11000 裸装（柱销装箱）
2 K4805.1.1 传动装置 2 2750*1100*1450 2700 裸装（含电机、底架）
3 K4805.2 分析机 2 2000*1850*2300 1450 裸装（含7.5kw电机）
4 K4805.3.1 出粉管 2 1200*460*790 52 裸装
5 K4805.3.7 下粉管 2 3000*500*420 88 裸装
6 K4805.3.8 大旋风弯管 2 1850*1550*1250 38 裸装
7 K4805.3.2 出粉阀门 2 600*470*600 48 裸装
8 K4805.3.10 大旋风上段 2 2750*2750*1450 1015 裸装
9 K4805.3.9 大旋风下段 2 3020*2600*2600 650 裸装
10 K4805.3.11A 中进粉管 2 2900*700*700 145 裸装
11 K4805.3.1A 上进粉管 2 2200*700*700 120 裸装
12 K4805.3.3.1 大弯管 4 2400*900*1250 200 裸装
13 K4805.3.3.2 接管 2 4500*900*900 160 裸装
14 K4805.3.3.3 直管 2 4520*700*700 150 裸装
15 K4805.3.3.4 弯管 2 1580*1100*700 70 裸装
16 K4805.3.3.5 撑脚 2 780*120*70 9 裸装
17 K4805.3.13A 排气管 2 3500*650*650 112 裸装
18 K4805.3.4.1B 弯形方圆管 2 1820*400*1000 39 裸装
19 K4805.3.4.3B 直管 4 3200*400*400 114 裸装

5R摆式磨粉机发货清单汇总表（第2页）
磨粉机发货装箱单 装  箱  目  录
名称：5R4119摆式磨粉机 共5页 第2页
需方名称：                                                                                              工  号：
数量：二套（不含破碎机、畚斗提升机及简易布袋除尘装置）              合同号：
序号 图号 名称 数量 单件规格 单重（kg） 备注
20 K4805.3.4.4 接口 2 1250*700*1700 110 裸装
21 K4805.3.4.5 撑脚 4 1100*50*50 10 裸装
22 K4805.3.5.2A （下）进粉管 2 2880*700*800 130 裸装
23 K4805.5.4 风机壳 2 1730*1730*1825 650 裸装（含法兰盖、风叶等）
24 K4804.5.2A 传动轴承座 2 1250*480*430 250 裸装（含皮带轮）（5R）
25 K4805.5.5 罩壳 2 1480*550*250 40 裸装
26 K4805.6.5 储料斗 2 1730*1730*1825 620 裸装（含盖板）
27 K4805.6.6/.8 撑脚/撑脚二 6 3010*250*250 80 裸装
28 ZG2F 振动给料机 2 1520*370*550 154 裸装
29 K4805-2F 电控箱 2 1100*750*1850 500 包装

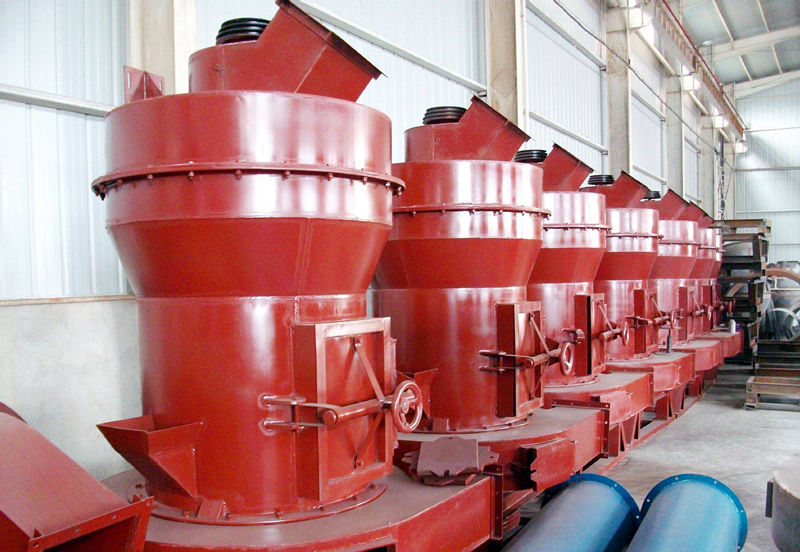

摆式磨粉机

5R摆式磨粉机发货清单汇总表（第3页）
磨粉机发货装箱单 装  箱  目  录
名称：5R4119摆式磨粉机 共5页 第3页
需方名称：                                                                                               工  号：
数量：二套（不含破碎机、畚斗提升机、简易布袋除尘装置）              合同号：
序号 图号 名称 数量 单件规格 单重（kg） 备注
30 GB5014.10-4 柱销 24 φ60x140 5 箱装（主机）
31 K4805.1.8-1 地脚螺钉 8 M64x3 94 箱装（主机）
32 K4805.1.8-2/-3 上下螺母 16 M64x3 15.5 箱装（主机）
33 K4805.1.8-4 垫圈 8 φ64 5 箱装（主机）
34 K4805.1.8-5 套管 8   105 箱装（主机）
35 K4805.1.8-6 橡胶减震垫 8 成品 1 箱装（主机）
36 K4805.1.8-7 橡胶减震垫 4 成品 3 箱装（主机）
37 K4805.1.8-8 橡胶减震垫 4 成品 3 箱装（主机）
38   回气箱帆布 2 4500x300   箱装（主机）
39 GB1171-89 三角皮带 8 C-2134 4 箱装
40   弹簧 14 Φ84x220x14   箱装
41   卡箍 4 4.9米   箱装
42 GB5782-86 调节螺栓 14 M30x280   箱装
43 GB6170-86 螺母 14 M30   箱装
44 GB97.1-85 垫圈 14 φ30   箱装
45 GB93-87 垫圈 14 φ30   箱装
46   罩筒帆布 2 9500x300   箱装
47   抱箍帆布 2 4000x300   箱装（管道装置）
48 K4805.3.6A 软接口 2     箱装（管道装置）
49 K4805.3.5.1A 抱箍 4 Φ600x10   箱装（管道装置）

5R摆式磨粉机发货清单汇总表（第4页）
磨粉机发货装箱单 装  箱  目  录
名称：5R4119摆式磨粉机 共5页 第4页
需方名称：                                                                                               工  号：
数量：二套（不含破碎机、畚斗提升机、简易布袋除尘装置）              合同号：
序号 图号 名称 数量 单件规格 单重（kg） 备注
50 K4805.3.5-2 螺柱 8   1.5 箱装（管道装置）
51 GB5782-86 螺栓 20 M16x60   箱装
52 GB5782-86 螺栓 28 M14x45   箱装
53 GB5782-86 螺栓 96 M12x40   箱装
54 GB5782-86 螺栓 880 M12x30   箱装
55 GB5782-86 螺栓 8 M12x20   箱装
56 GB5782-86 螺栓 4 M10x30   箱装
57 GB5782-86 螺栓 80 M10x20   箱装
58 GB6170-86 螺母 16 M16   箱装
59 GB6170-86 螺母 28 M14   箱装
60 GB6170-86 螺母 960 M12   箱装
61 GB6170-86 螺母 80 M10   箱装
62 GB6170-86 螺母 8 M8   箱装
63 GB93-87 垫圈 12 φ14   箱装
64 GB93-87 垫圈 700 φ12   箱装
65 GB93-87 垫圈 84 φ10   箱装
66 GB97.1-85 垫圈 16 φ16   箱装
67 GB97.1-85 垫圈 16 φ14   箱装
68 GB96-85 垫圈 8 φ8   箱装
69   石棉绳 16kg Φ10mm 8 箱装

5R摆式磨粉机发货清单汇总表（第5页）
磨粉机发货装箱单 装  箱  目  录
名称：5R4119摆式磨粉机 共5页 第5页
需方名称：                                                                                              工  号：
数量：二套（不含破碎机、畚斗提升机及简易布袋除尘装置）              合同号：
箱号 图号 名称 数量 单件规格 单重（kg） 备注
70 K4805.5.2-1 调节螺钉 4     箱装（鼓风机）
71 K4805.5.2B 路轨 4 105x1030   箱装（鼓风机）
72 GB1171-89 三角皮带 10 D-3048   箱装（鼓风机）
73   钢筋扎头 16 Y2-8   箱装（进料装置）
74 GB8918-88 钢丝绳 4 φ6-800   箱装（进料装置）
75 沪Q/ZB43-66 开式螺旋口 4 CC01-M8   箱装（进料装置）
76 K4804.6-10 螺杆 4     箱装（进料装置）
77 K4805.6.1 软接口 4     箱装（进料装置）
78 K4805.6.2 启动闸板 2     箱装（进料装置）
79 K4805.6.4 支架 2     箱装（进料装置）
80 K4805.6-3/-4/-5 垫片 12     箱装（进料装置）
81 GB799-88 地脚螺栓 12 M16x300   箱装（含螺母、平垫）
82 GB799-88 地脚螺栓 8 M24x630   箱装（含螺母、平垫）
83 GB799-88 地脚螺栓 16 M20x500   箱装（含螺母、平垫）
84 GB799-88 地脚螺栓 12 M36x800   箱装（含螺母、平垫）
85 K4805.7 随机附件 2套
86   电机 2 75kw   含带轮

以上就是5R摆式磨粉机所有设备主机和结构件及各大配件的清单，希望对客户有所帮助，如果您需要咨询磨粉机什么价格？可以拨打本公司磨粉机产品销售热线。
